Por que os cabos de aço dos captadores de gravidade horizontais HGTU quebram com frequência? Análise de causa raiz e lista de verificação prática

2026-07-08 0 Deixe-me uma mensagem

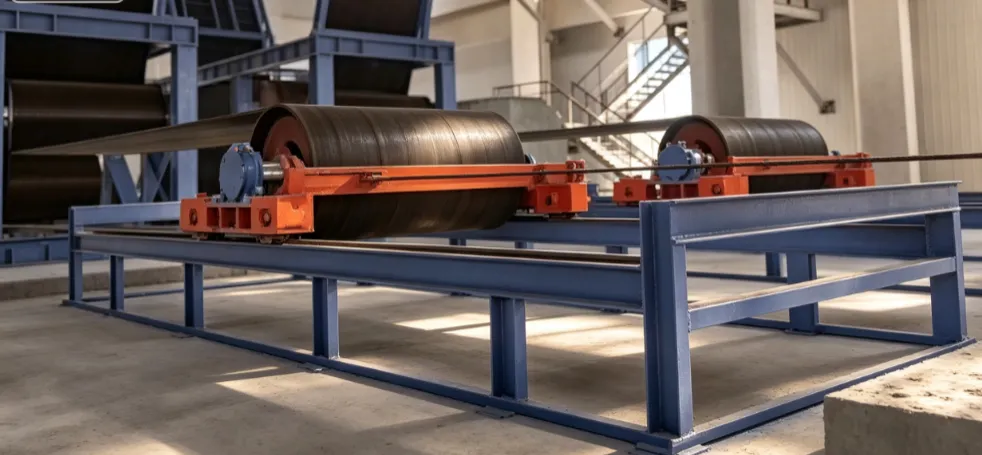

Horizontal Gravity Take-up (HGTU)

Em sistemas pesados de manuseio de materiais a granel, uma falha repentina de cabo de aço em umAbsorção de gravidade horizontal (HGTU)é extremamente perigoso. A queda inesperada de um contrapeso pesando várias toneladas não só resulta em dispendiosas paradas não planejadas, mas também representa riscos catastróficos à segurança. Por que esses cabos de aço quebram com tanta frequência? Abaixo estão as 7 principais causas de falha e uma lista de verificação prática de solução de problemas no local.

A.7 Principais causas da falha do cabo de aço em captadores de gravidade horizontais (HGTU)

1. Falha por fadiga de flexão

O cabo de aço doAbsorção de gravidade horizontal (HGTU)está sujeito a tensões alternadas complexas à medida que passa repetidamente sobre as roldanas durante a operação.

Nota: Os fios do núcleo interno geralmente se desgastam mais rapidamente do que os fios externos. Esta degradação ocorre nas profundezas da estrutura, tornando-a altamente oculta durante inspeções básicas de superfície.

2. Relação de diâmetro de polia/corda abaixo do ideal (relação D/d)

Padrões globais de engenharia (como CEMA) especificam que a relação entre o diâmetro primitivo da roldana e o diâmetro nominal do cabo (D/d) deve ser de pelo menos 20:1 a 40:1. Polias subdimensionadas forçam o cabo de aço em um raio excessivamente apertado, acelerando a fadiga por flexão a uma taxa exponencial.

3. Fator de segurança insuficiente e anomalias de tensão

O fator de segurança de tração para cabos de aço em transportadores de manuseio de materiais a granel nunca deve ser inferior a 5,5. Por outro lado, a tensão insuficiente provoca afrouxamento da correia durante a partida ou desligamento, gerando enormes cargas de choque dinâmicas que rompem o cabo.

4.Desgaste Mecânico e Abrasão Interna

Fricção forte contínua entre o cabo de aço doAbsorção de gravidade horizontal (HGTU)e as ranhuras das roldanas desgastadas ou as polias defletoras desalinhadas reduzem constantemente a área da seção transversal metálica e comprometem sua capacidade geral de suporte de carga.

5.Corrosão em ambientes agressivos

Em ambientes de mineração úmidos, a céu aberto ou quimicamente agressivos, a umidade e os elementos corrosivos causam corrosão por pite na superfície do metal. Isto não apenas reduz a área de suporte de carga, mas também cria pontos severos de concentração de tensão que aceleram a fissuração por fadiga.

6. Lubrificação inadequada

Sem a aplicação regular de lubrificantes de cabos de aço de alta penetração, os fios de aço internos sofrem forte atrito seco sob carga, criando intenso calor localizado, microssoldagem e rápida degradação do cabo.

7. Cargas de choque severas e frequentes

Partidas abruptas do transportador, sequências de frenagem de emergência ou bloqueio repentino de material nos chutes geram picos de tensão instantâneos. Estas cargas de choque transitórias podem facilmente multiplicar-se além da resistência de ruptura real doAbsorção de gravidade horizontal (HGTU)cabo de aço.

B. Lista de verificação no local do engenheiro de manutenção

Item de inspeção	Padrão Industrial e Especificação Técnica	Significado e Propósito
Inspeção Periódica Abrangente	Inspeção Visual e Tátil Combinada	Concentre-se em fios quebrados, corrosão por picada e deformação localizada para evitar quebra repentina do cabo
Medição de perda de diâmetro externo	10% Perda real de diâmetro de desgaste < 10%	De acordo com a ISO 4309, o cabo deve ser substituído imediatamente se a redução do diâmetro for ≥ 10%
Verificação do diâmetro da polia	Razão D/d ≥ 20:1 (recomendado 30:1)	Aumentar o diâmetro da roldana pode prolongar significativamente a vida útil do cabo de aço
Validação do Fator de Segurança	Fator de segurança ≥ 5,5	Garante que a resistência verificada do cabo de aço satisfaça a operação normal, bem como as condições de inicialização e desligamento
Implementação de Lubrificação Padrão	Graxa especializada para cabos de aço de alta penetração	Minimiza o atrito interno e veda a umidade. A lubrificação é uma tarefa essencial de manutenção
Inspeção de Polias e Calha Guia	Inspecione quanto a desgaste e desalinhamento da ranhura	A deformação da ranhura (como o desgaste em forma de V) comprimirá o cabo de aço, levando a um desgaste excêntrico acelerado
Monitoramento do Transporte de Recolhimento	Certifique-se de que a pista de deslocamento esteja completamente livre de qualquer obstrução mecânica	O bloqueio mecânico forçará diretamente o cabo de aço a suportar várias vezes a carga projetada
Estabelecimento de Registros Operacionais	Registre as datas de instalação, a progressão da contagem de fios quebrados e os intervalos de substituição	Capacita a equipe técnica para identificar padrões cíclicos e implementar manutenção preditiva

C. Conclusão e recomendações de especialistas

1. Falha frequente do cabo de aço emAbsorção de gravidade horizontal (HGTU)sistemas raramente é um acidente aleatório – normalmente é o resultado combinado de uma seleção inicial inadequada (como polias subdimensionadas e um fator de segurança insuficiente) e uma falta de manutenção de rotina adequada.
2. Como um fabricante profissional profundamente especializado em transportadores de mineração pesados e de alta capacidade e componentes principais, a Baoding Ruileier Conveyor Equipment Manufacturing Co., Ltd. Nós fornecemos:

· Verificação de tensão do sistema de captação e avaliação de fadiga

· Seleção e correspondência de alta compatibilidade de

cabos de aço e componentes de roldanas

·Consulta Técnica sobre o Ciclo de Vida Completo do Tensionamento

Montagem do dispositivo

Se o seu transportador estiver enfrentando problemas de quebra de cabo de aço, entre em contato com oRui Le'erEquipe de serviço técnico internacional para uma avaliação técnica gratuita e soluções personalizadas.
